ロータリーエンコーダ

小型デジタル角度センサー

小さいボディにカップリング内臓のデジタル回転角度センサーです。小型センサーでの最小読み取り値1分(0.01°)を実現しました。

特 長

  • 1.外径Φ45の小型ボディにカップリング(ユニバーサルジョイント)を内蔵しているため、取り付けが容易、機器取り付け後のまとまりが良い。
  • 2.液晶表示部も小型で取り付け場所を選びません。
  • 3.カップリングを取り外せばΦ16の中空軸になります。
  • 4.0°0’(60進)⇔0.00°(10進)切替機能、プリセットなど機能も充実。
  • 5.電池駆動で電源のない場所でも使用できます。(オプションでACアダプターあり)
  • 6.データ出力機能付。
小型デジタル角度センサー
小型デジタル角度センサー

仕様

名称 小型デジタル角度センサー
型式 RE-36
測定範囲 250°(回転角はエンドレス)
最小読取り値 1'又は0.01°
器差 ±5’
繰返し精度
応答速度
表示単位 0°0’(0度0分)又は0.00°(0.00度)
電池/電源 DC3V(電源)
電池寿命 約80時間(単4アルカリ電池×2本)
本体材質
本体重量 約150g
機能 カウントアップ方向切替、プリセット、表示値ホールド
データ出力 ミツトヨデジマチック出力

※1、コネクタ形状:ミツトヨ接続ケーブル(平型)に対応。

※2、ミツトヨ製機器すべてに対応しているものではありません。

付属品 電池ケース、モニター電池(単4形乾電池2本)
その他 オプション)ACアダプター

デジタル角度センサー

軽量、コンパクト、高精度回転角度検出器です。電池駆動及び、デジタル表示部一体型により、配線処理が不要です。データ出力機能付き。
センサー部と分離型の表示部は見やすい位置に取り付けられます。

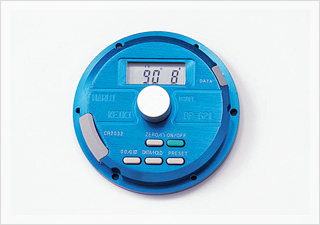

デジタル角度センサー(一体型表示部)
デジタル角度センサー(一体型表示部)

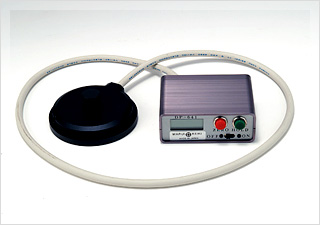

デジタル角度センサー(セパレート型表示部)
デジタル角度センサー(セパレート型表示部)

仕様

名称 デジタル角度センサー
(一体型表示部)
デジタル角度センサー
(セパレート型表示部)
型式 DP-621 DP-641
測定範囲 -360°~+360°(全円周)
最小読取り値 1'又は0.01°
器差 ±2’
繰返し精度 1’
応答速度 3rpm
表示単位 0°0’(0度0分)又は0.00°(0.00度)

※DP-641の場合、0.00°(0.00度)をご希望の場合は発注時にご指定ください。

電池/電源 コイン型リチウム電池
CR2032×1個
DC3V(電源)
電池寿命 約2000時間 約2000時間
本体材質
本体重量 約110g 約280g
機能 カウントアップ方向切替、プリセット、表示値ホールド
データ出力 ミツトヨデジマチック出力

※1、コネクタ形状:ミツトヨ接続ケーブル(平型)に対応。

※2、ミツトヨ製機器すべてに対応しているものではありません。

付属品 モニター電池 電池ケース、モニター電池
(単4形乾電池2本)
その他 (オプション)ACアダプター
